ANALISI FEM

L’Analisi Strutturale FEM permette di calcolare il comportamento strutturale di un sistema. Le Analisi FEM sono importanti quando si vuole eseguire l’analisi di strutture complesse o studiare ingegneristicamente il comportamento di sistemi meccanici e macchine.

Analisi FEM – Analisi Parete Divisoria

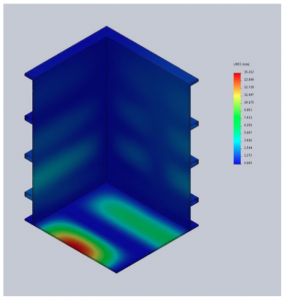

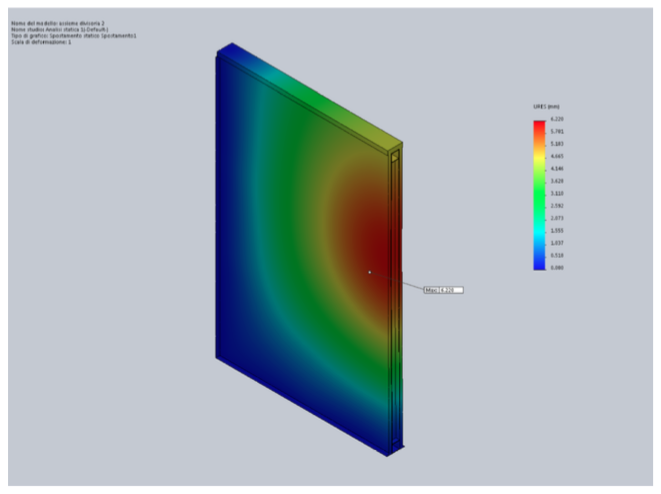

Analisi delle deformazioni su parete divisoria vasca in polipropilene

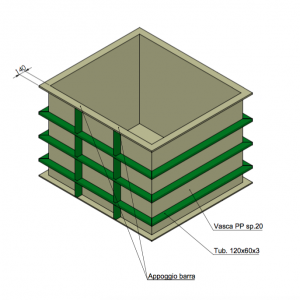

Lo studio in oggetto è stato commissionato per valutare la deformazione di un setto divisorio per vasca di trattamento da inserire in una nuova linea galvanica. La vasca, divisa in due sezioni, è destinata a contenere due liquidi di diversa natura chimica. Durante la manutenzione può accadere che venga svuotata una delle due sezioni. Il setto divisorio deve essere correttamente dimensionato per reggere la spinta idrostatica della sezione piena. Un errato dimensionamento può portare a pericolose deformazioni ed al cedimento delle saldature.

File

Ulteriori Dettagli

Cliccare su ciascuna immagine per visionare in dettaglio le immagini relative al progetto
