IMPIANTI DI ASPIRAZIONE
La legge impone alle aziende di garantire a tutti i lavoratori un ambiente di lavoro salubre. Nel caso degli impianti per il trattamento delle superfici esistono dei limiti di sostanze inquinanti che possono essere immesse in atmosfera. In base alle Linee Guida per le Migliori Tecnologie Disponibili è richiesto inoltre di limitare il volume di aria da trattare.
Per raggiungere quanto richiesto dalle normative è importante che gli impianti di aspirazione siano progettati tenendo conto dell’efficienza e del risparmio energetico. In particolare le geometrie dei collettori sono ottimizzate per ridurre al minimo le perdite di carico e il rumore derivante dal passaggio dell’aria mentre la scelta degli aspiratori ricade su dispositivi dotati di motori ad alta efficienza con regolazione della velocità, in questo modo si aumenta o riduce la portata in funzione del carico di lavoro dell’impianto.
Gli impianti di aspirazione devono essere progettati in funzione anche della manutenzione o future modifiche garantendo un buon grado di flessibilità. Non meno importante risulta essere la geometria delle cappe aspiranti a bordo macchina: ogni cappa è dimensionata tenendo conto delle dimensioni e della natura chimica della vasca di trattamento.
Un’errata progettazione delle cappe porta a disomogeneità dei flussi d’aria con conseguente perdita di efficienza dell’impianto di aspirazione.

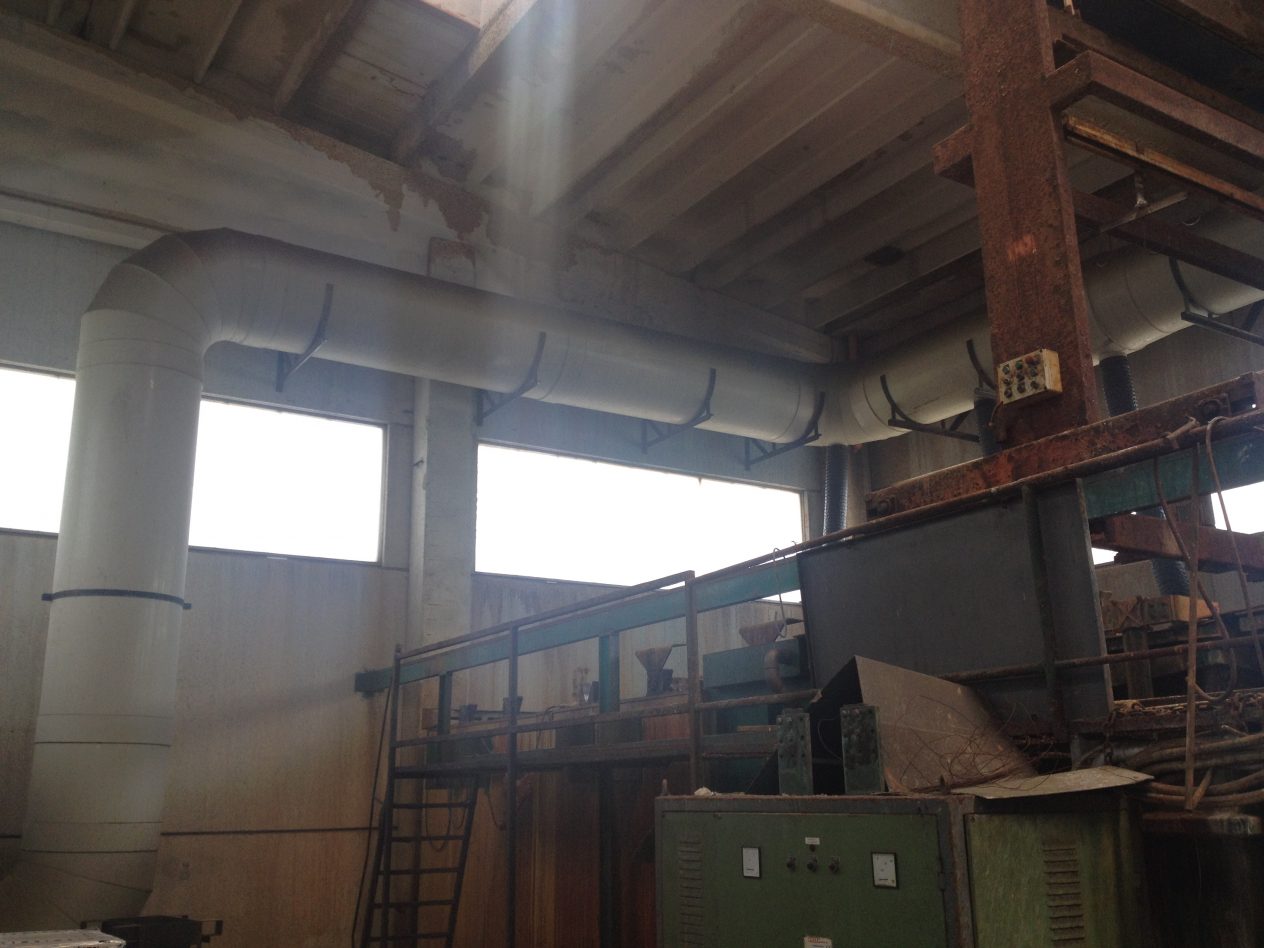

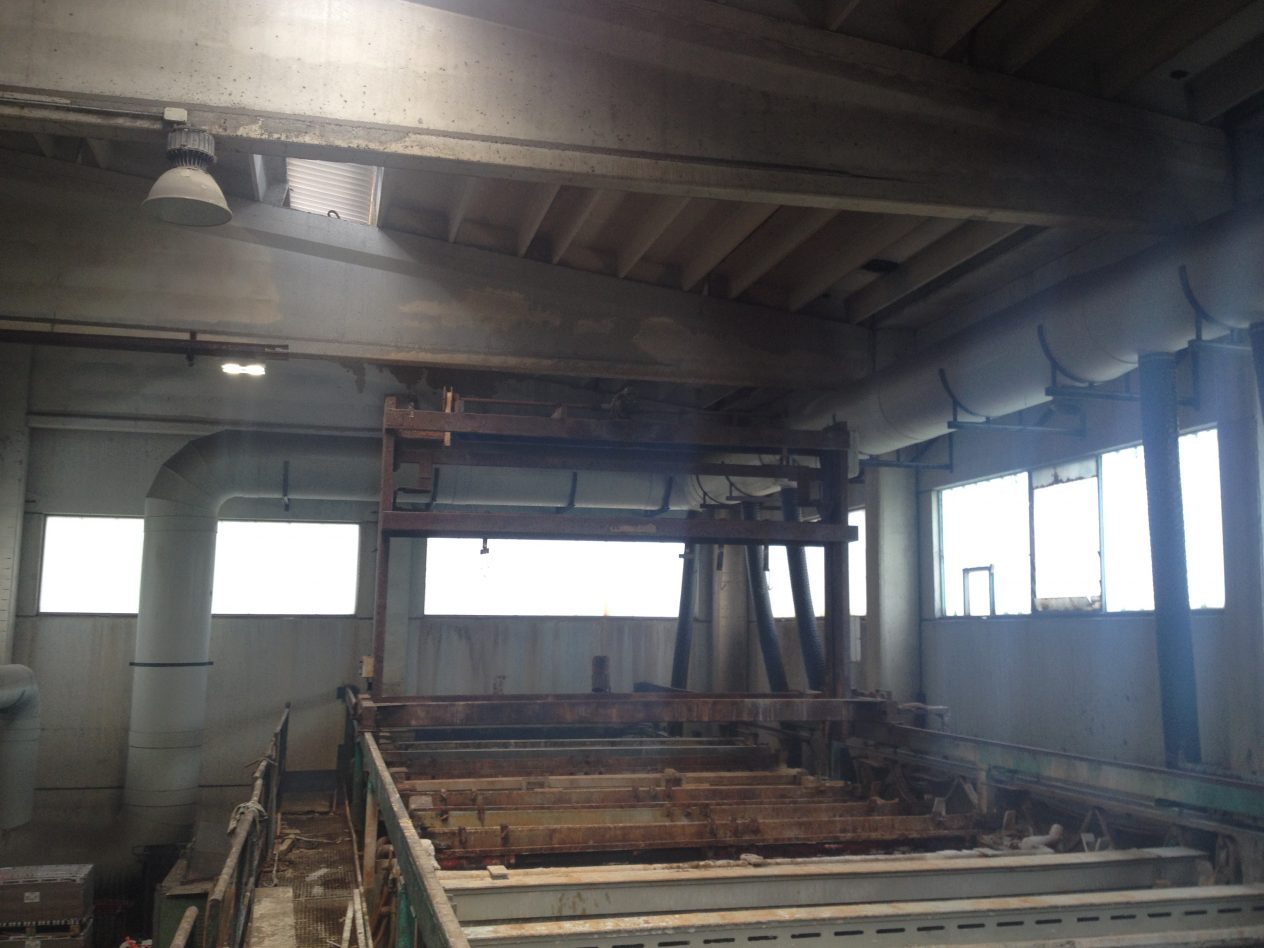

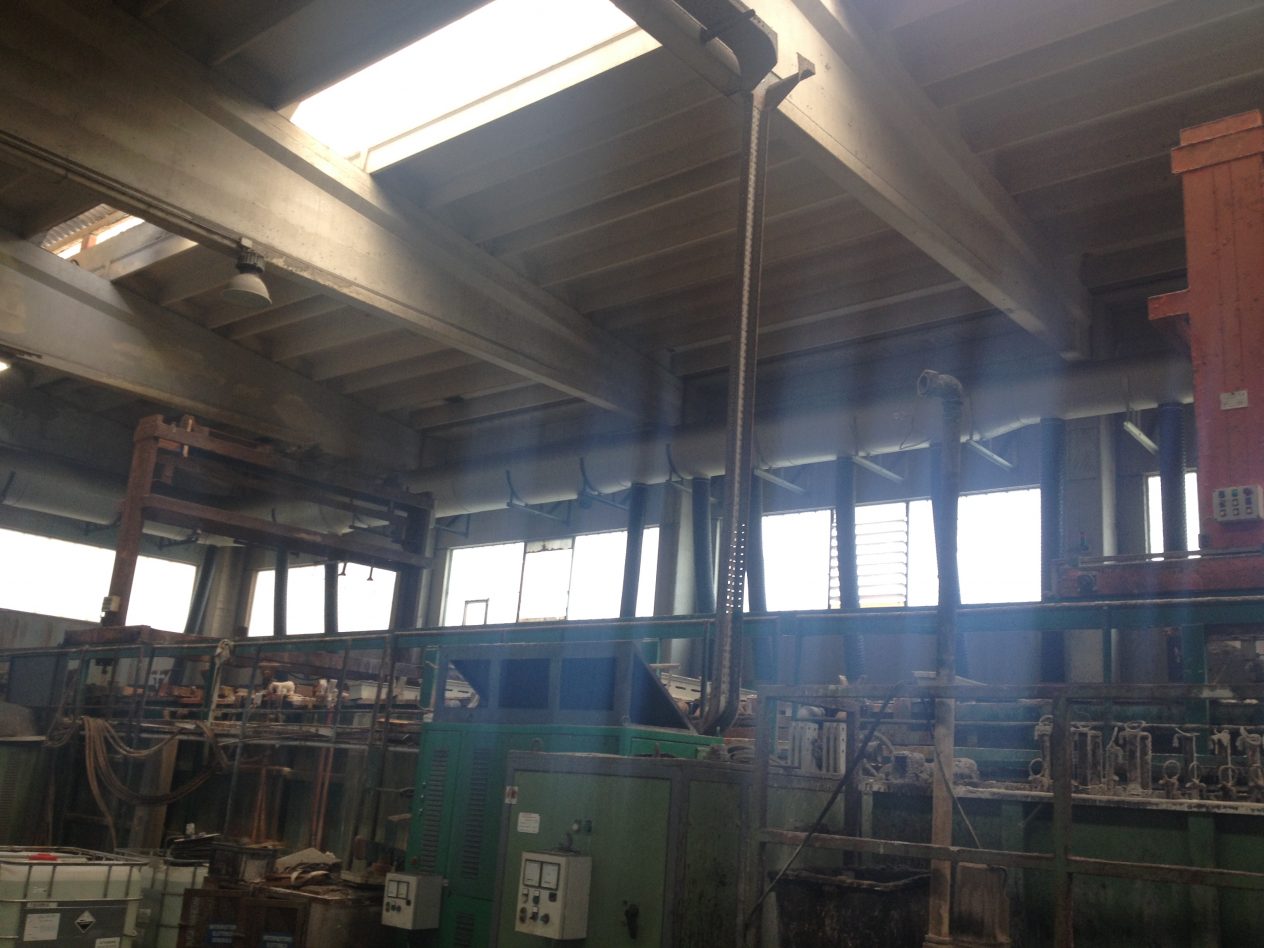

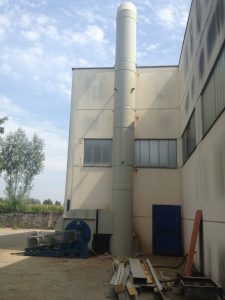

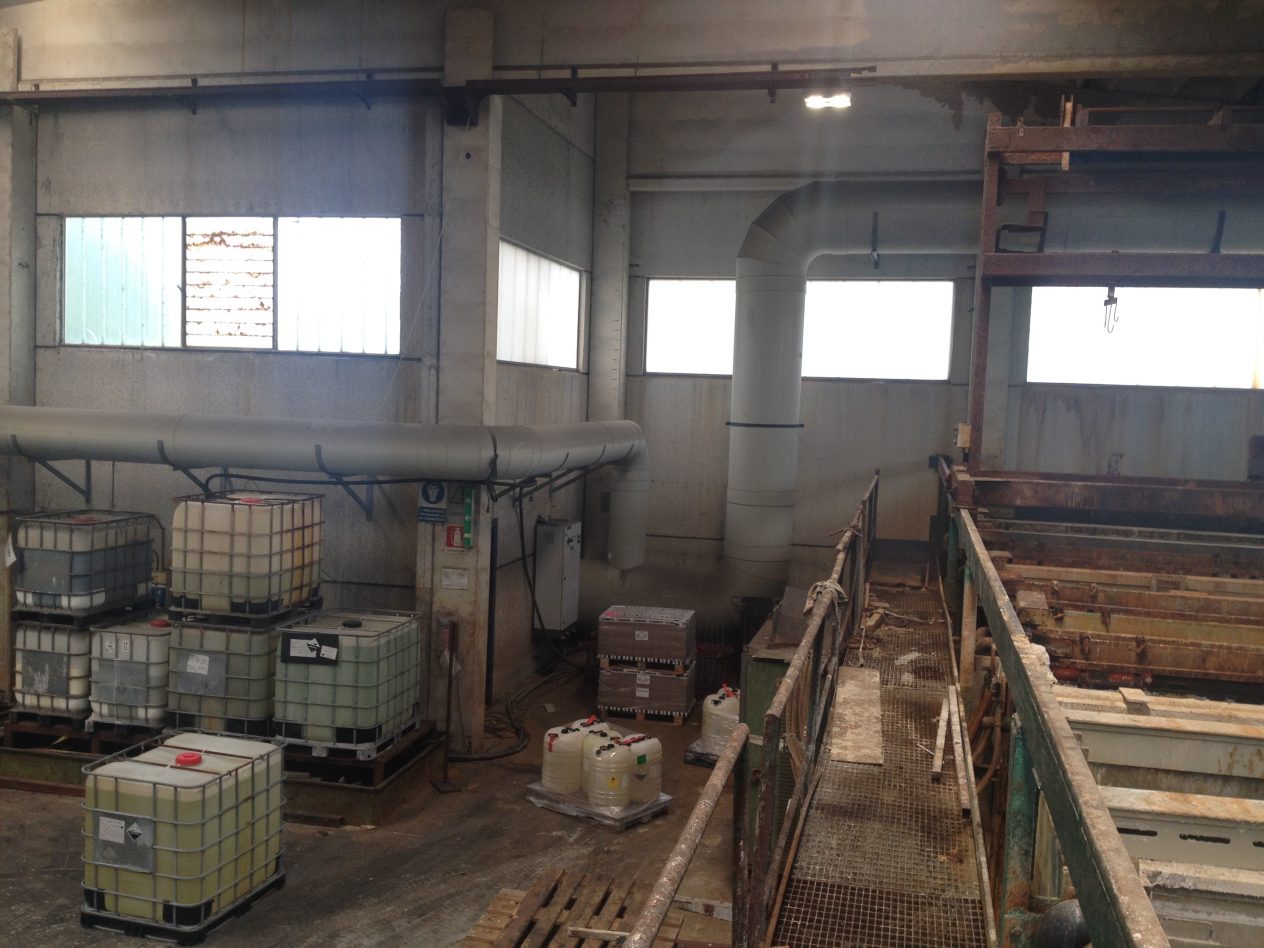

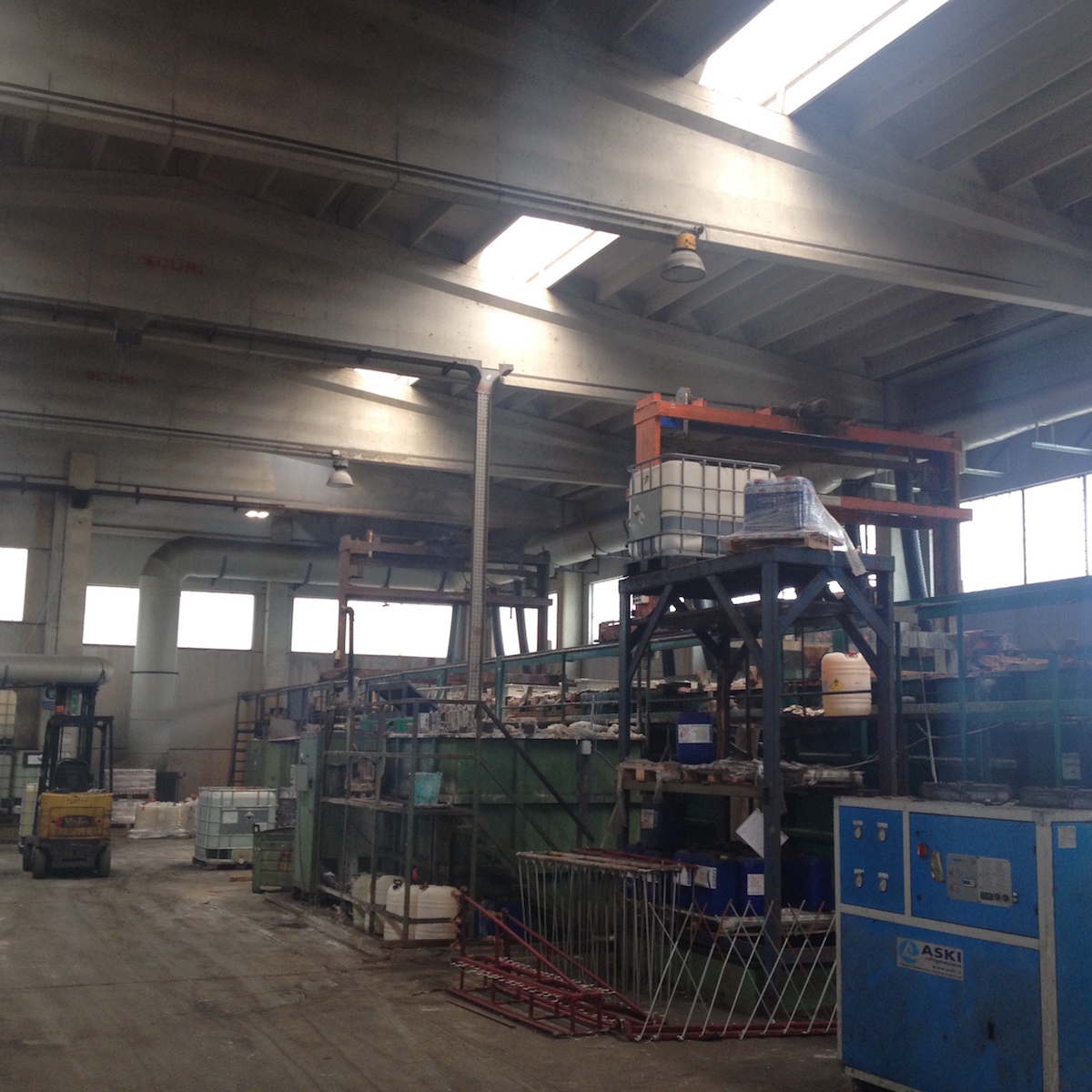

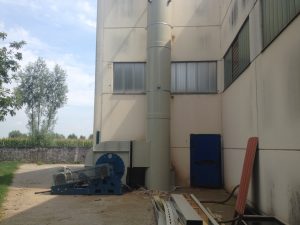

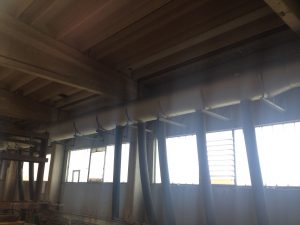

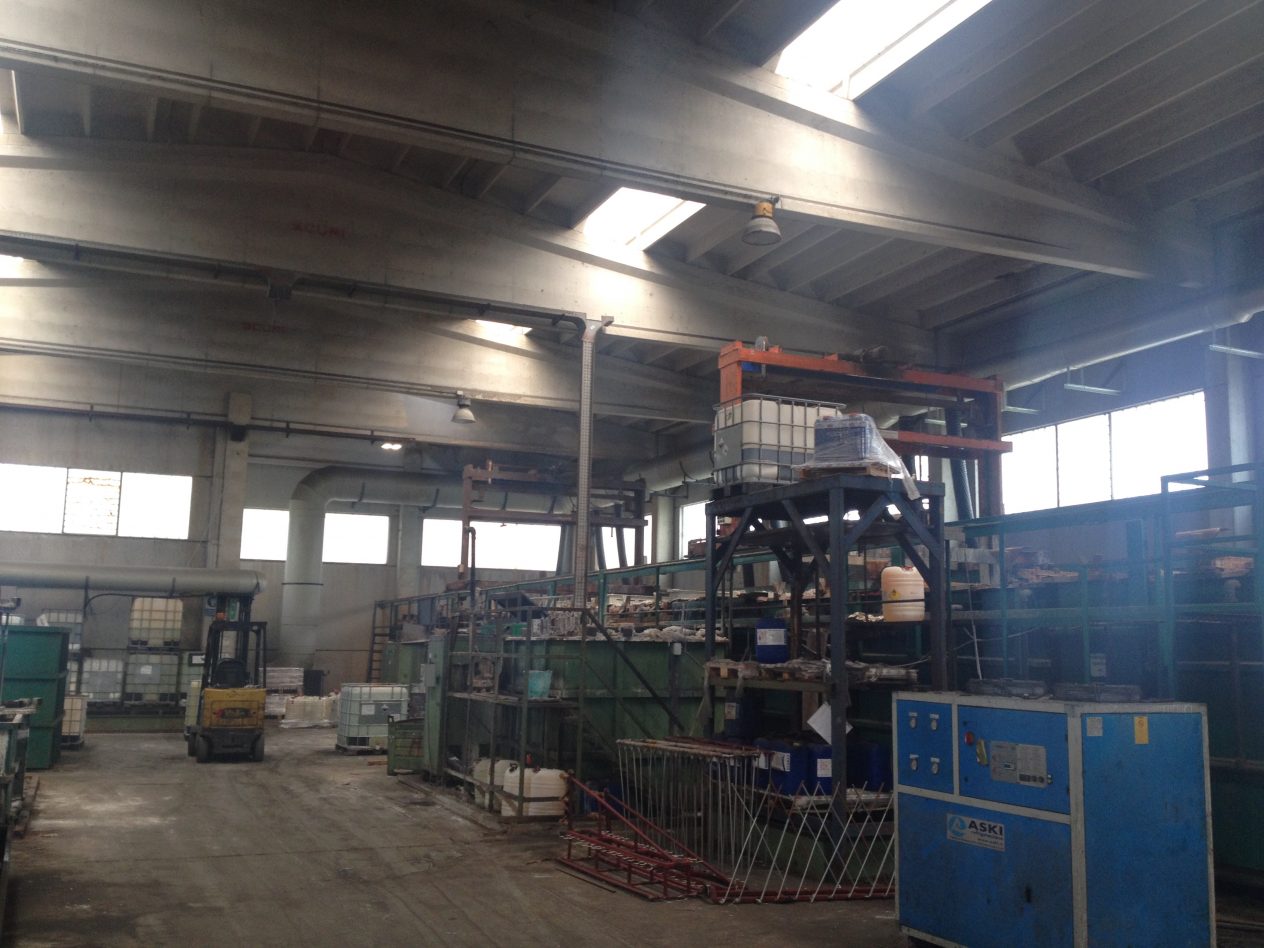

Impianti di Aspirazione su impianti di Zincatura a telai e rotobarile
Descrizione
Questo progetto è stato realizzato tenendo conto dell’esigenza del cliente di poter convertire l’impianto dotato di aspirazione localizzata a bordo vasca in un impianto di aspirazione a tunnel. Si raggiunge questo scopo intervenendo sui collettori dotandoli di bocchette di presa e allestendo una struttura che racchiuda l’impianto di zincatura isolandolo dall’ambiente esterno.
File
Dettagli
- Materiale
- Polipropilene
- Portata
- 60.000 mc/h
Ulteriori Dettagli
Cliccare su ciascuna immagine per visionare in dettaglio le immagini del progetto
